▲主要技术指标 ·外浮筒:顶底式 侧侧式 顶侧式 底侧式 · 内浮筒:顶置式 侧置式 · 测量范围:液位H(mm):300 500 800 1200 2000 2500 3000 界面H(mm):300 500 800 1200 1600 · 工作压力(MPa):4.0,6.3,16.0,32.0 · 工作温度:普通型 -40~150℃ 高温型 150~350℃ · 介质密度(差):液位 0.4~1.5g/cm3 界面0.08~05g/cm3 · 连接法兰标准:外浮筒 JB/T82.2-94 DN40 PN4.0 6.3 16.0MPa凸面 内浮筒 JB/T82.2-94 DN50 PN4.0 6.3 16.0MPa凸面 · 其它法兰标准如HGJ、GB、ANSI等,请设计部门或用户注册。 · 接液材质:浮筒部件 1Cr18Ni9Ti316L ·筒体部件 1Cr18Ni9Ti316L 碳钢 · 精确度:液位 ±0.5% ±1% 界面 ±1% ±1.5% · 输出信号:4~20mADC二线制 · 输入电压:额定电压24VDC 工作电压范围9~36VDC · 额定负载电阻:250Ω · 最大负载电阻:750Ω(24VDC时) ·防爆樗:隔爆型dIIBT5合格证号:GYB 98428 本安型ibIICT1~6配用安全栅LB801或LB801R 同时还可以与MTL801配套使用,构成本安防爆系统 · 环境温度:-40~60℃ · 相对湿度:≤85% · 电气接口:M20×1.5内螺纹 · 蒸汽夹套接头:G1/2"外螺纹 · 重量
重量(kg) |
45 |
48 |
53 |
60 |
66 |
73 |
82 |
90 |
H(mm) |
300 |
500 |
800 |
1200 |
1600 |
2000 |
2500 |
3000 |
▲工作原理与结构 变送器由检测、转换和变送三部分组成、分由浮筒室、浮筒、连杆组成;转换部分由杠杆、支承件、传感器组成。变送器部分由放大器,电压电流转换、指示表外壳等组成。 当浮筒浸沉在液体中,受到阿基米德定律向上浮力的作用,浮筒失去自重,浮筒浸入液体体积及介质密度与浮力成正比,式:F=1/4×D2 ×π×H×r,F:浮力,D:浮筒直径 H:介质高度,r:介质高度。当液位上升浮筒失去自重,支承点杠杆力发生变化,传感器输出电信号、远传到控制室集中控制记录,实现工艺流程自动控制。 变送器带有100%现场指示表,零位为4mA,100%为20mA。由于介质不同,表头设有量程和零位调节。

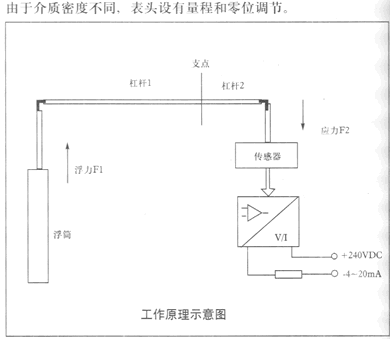

工作原理示意图如下:
 ▲型号 品种 规格 编号
序号 |
型 号 规 格 中 单 元 文 字 |
含义 |
1 |
BY |
|
电动浮筒液位(界面)变送器 |
2 |
|
UTD |
|
|
3 |
|
|
Y |
|
液位测量 |
J |
|
界面测量 |
4 |
|
|
|
B |
|
不锈钢 |
|
G |
|
碳钢 |
5 |
|
|
|
|
1.6 |
|
PN1.6MPa |
2.5 |
|
PN2.5MPa |
4.0 |
|
PN4.0MPa |
6.3 |
|
PN6.3MPa |
10.0 |
|
PN10.0MPa |
X |
|
其它压力第级 |
6 |
|
|
|
|
|
F1 |
|
外浮筒顶底式 |
F2 |
|
外浮筒顶侧式 |
F3 |
|
外浮筒侧侧式 |
F4 |
|
外浮筒侧底式 |
F5 |
|
外浮筒顶置式 |
F6 |
|
外浮筒侧置式 |
7 |
|
|
|
|
|
|
35 |
|
介质温度350℃ |
15 |
|
介质温度150℃ |
8 |
|
|
|
|
|
|
|
/i |
|
本安型idIICT6 |
/d |
|
隔爆型dIIBT5 |
/p |
|
非防爆(普通型) |
9 |
|
|
|
|
|
|
|
|
8 |
|
带安全栅LB801 |
9 |
|
带安全栅LB901 |
10 |
|
|
|
|
|
|
|
|
|
Z |
带蒸气夹套 |
11 |
BY |
UTD |
Y |
B |
4.0 |
F1 |
35 |
/i |
8 |
Z |
标志示例 电动浮筒液位变送器液位测量,不锈钢材质。公称压力4.0MPa,外浮筒顶阍式介质温度350℃,本安型带安全栅LB801,带蒸气夹套 | 注:如选用内接250Ω电阻安全栅,编号后加R。例:8R代表LB801R安全栅,还需注明测量范围H及介质密度(差)。
▲安装与使用
必须保证测量室垂直,浮筒不得与室壁发生任何接触。 施工中不得使浮筒受到拉力或推力及激烈的振动或冲击,否则可能使传感器因过载而损坏。 仪表安装后,通电检查仪表的零位,如不在4mA上,应进行零位调零。 ▲防爆安全使用注意事项
仪表外壳设有接地端子,用户在安装使用时应可以靠接地。 本安型浮筒液位变送器必须与LB801S及LB901齐纳安全栅配套使用构成三安防爆系统。 • 本安系统接线
本安系统的布线应尽量避免外界电磁干扰的影响,并将电缆分布参数控制在0.08uF和2mH以内。 • 安全栅的安装、使用和维护,应遵守安全栅使用说明书。变送器使用的最高环境温度为+60℃。 变送器温度组别与介质温度关系如下。
温度组别 |
介质温度 |
T1 |
≤350℃ |
T2 |
≤290℃ |
T3 |
≤195℃ |
T4 |
≤130℃ |
T5 |
≤95℃ |
T6 |
≤80℃ | |
压力 代号 |
A |
B |
4.0,6.3(Mpa) |
240 |
150 |
16.0(Mpa) |
250 |
180 | | ▲外形尺寸 (图)
 |
 |

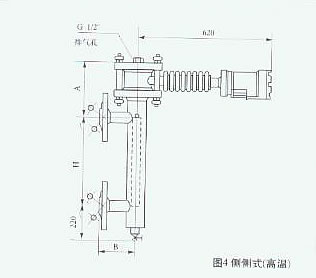

▲图4 侧侧式(高温) |

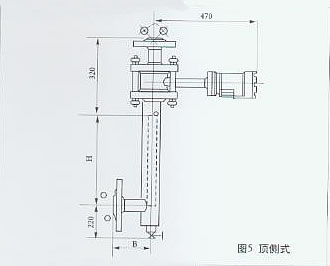

▲图5 顶侧式 |
 |
 |

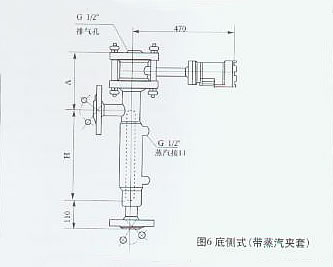

▲图6 底侧式(带蒸气夹套) |

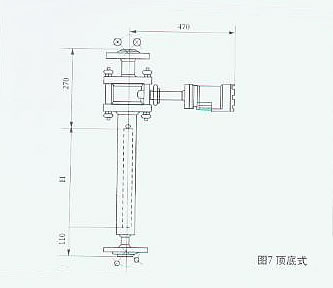

▲图7 顶底式 |
 |
 |

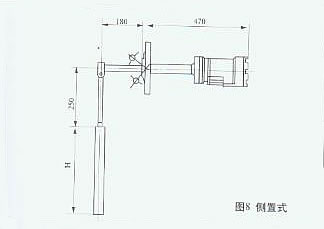

▲图8 侧置式 |

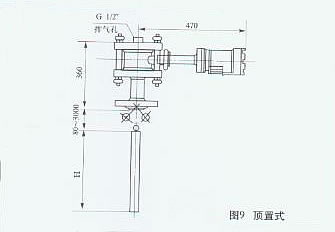

▲图9 顶置式 |
 |
 |

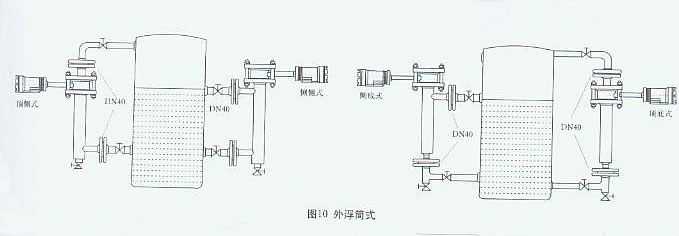

▲图10 外浮筒式 |

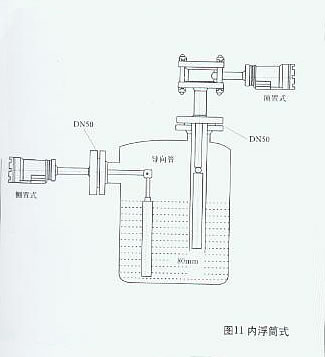

▲图11 内浮筒式 | ▲订货须知
• 产品须知,规格,工作压力,工作温度,测量范围H,介质密度或密度差,法兰标准及材质要求; • 对腐蚀不锈钢的介质注册介质名称及接液材质; • 可供配件:容器上法兰、阀门、密封垫圈、螺栓、螺母等。 • 特殊要求双方协商 |
